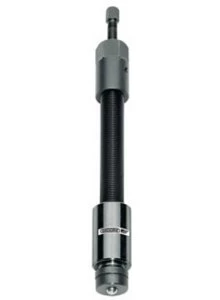

Gedore Extracteur à Griffe 8116100 1.06/HSP1 Broche Hydraulique 10 T

Gedore 1.06/HSP1 Broche hydraulique 10 t

Déscription

• Vpour une déconnexion contrôlée et sûre
• Conçu pour une charge de pression de 10 t, 12 t ou 15 t
  la pièce de pression peut être remplacée par une pointe et prolongée si nécessaire.
  La petite broche de pression est protégée par un dispositif anti-torsion contre toute rotation involontaire.

  Préparation à l’utilisation

• 1. Avant toute utilisation, vérifiez que la tige de pression fine est suffisamment vissée hors du bouchon pour que la pièce de pression soit en position de départ dans le cylindre hydraulique.
• 2. Dévissez le capuchon du corps de la broche. Pour ce faire, dévissez la vis de maintien.
• 3. Vissez le corps de la broche par le bas dans la poutre du tracteur jusqu’à ce qu’il dépasse d’environ 60 mm de la poutre.
• 4. Vissez le capuchon sur la broche principale jusqu’à la butée, serrez la vis de blocage. Application et procédure : par exemple HSP3
• 5. Appliquer le tracteur et précontraindre la broche principale à l’aide d’une clé à anneaux ou d’une clé à fourche.
• 6. Vissez la tige à pression fine dans le bouchon. Le mécanisme hydraulique fait maintenant son travail. La course de la pièce de pression dans le cylindre hydraulique est de 12 mm maximum. Le composant desserré hydrauliquement peut alors être retiré complètement en serrant la broche principale avec le capuchon.
• 7. Après utilisation, remettez la tige de pression fine dans sa position initiale et repoussez la pièce de pression dans le cylindre hydraulique.

Propreétagères

• Force de pression17 Nm
• Hauteur de la tête (a a1 b h L2 t) 80 mm
• Longueur (L L1) 350 mm
• longueur utile de la broche 135 mm
• Force de pression (kN) 100 kN
• Course 12 mm
• Taille de la clé 2 32 mm
• Clé hexagonale de 12 mm
• Taille de la broche (pas de vis x longueur)1/2 pouce
